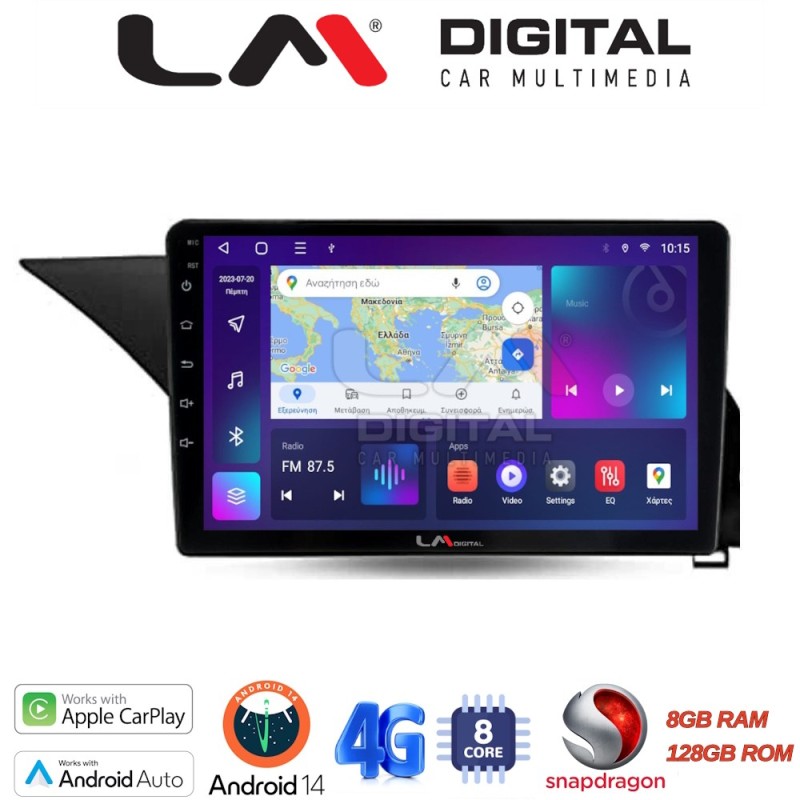

LM Digital - LM ZT8502 GPS Οθόνη OEM Multimedia Αυτοκινήτου για Mercedes Benz E-Class W212 2009 2016 (CarPlay/AndroidAuto/BT/GP

Χαρακτηριστικά

Συμβατή για μοντέλα

Mercedes Benz E-Class W212 2009 2016

Προδιαγραφές οθόνης

Οθόνη 9 ιντσών
τεχνολογίας MIPI Antiglare
με ανάλυση 1280 x 720

Bluetooth

Διαθέτει μόνο εξωτερικό μικρόφωνο
Διαθέτει και υποστηρίζει ελληνικές επαφές και αναζήτηση
A2DP (μεταφορά μουσικών κομματιών μέσω bluetooth)

Λειτουργικό σύστημα

Android 14

Προδιαγραφές επεξεργαστή και μνήμης

8 πύρηνος επεξεργαστής Υψηλής απόδοσης
με 8GB RAM και 128GB ROM
4 x Cortex-A55 1.60GHz
4 x Cortex-A55 1.20GHz

Θερμοκρασία Λειτουργίας

-30+70℃

AV input

1 Είσοδο Audio-Video ή είσοδο για μπροστινής κάμερας
(π.χ. Για σύνδεση εξωτερικού δέκτη τηλεόρασης)
1 Είσοδο για κάμερα οπισθοπορείας
1 Είσοδο για μπροστινή κάμερα

Είσοδο SD/USB

Διαθέτει 2 υποδοχές USB στο πίσω μέρος της συσκευής

AV Output

Μόνο με την χρήση του LM USB VIDEO & LM USB HDMI
(π.χ. Για σύνδεση προσκέφαλων)

RDS

Διαθέτει

Power Output

4 x 50 Watt

Pre-Output

5 εξόδους ηχείων και 1 για SubWoofer
(για σύνδεση με εξωτερικό ενισχυτή)

Εγγύηση

2 έτη

SWC - Χειριστήρια τιμονιού

Συμβατή με τα χειριστηρία τιμονιού του αυτοκινήτου

DSP (Ψηφιακός επεξεργαστής ήχου)

Διαθέτει ενσωματωμένο DSP 30 περιοχών

Δυνατότητα σύνδεσης κάμερας

Αναλογική (CVBS) ή Ψηφιακή (AHD 720p ή 1080p)

GPS Navigation

Ενσωματωμένο GPS (με προ εγκατεστημένους χάρτες Ελλάδας - Ευρώπης)

WiFi - GPRS

Διαθέτει ενσωματωμένο WIFI και υποδοχή για SIM card για χρήση internet

Συμβατή με CarPlay & Android Auto

Ασύρματη διασύνδεση με κινητά τηλέφωνα IOS & Android
Μέσω εφαρμογής Zlink

DVR

Συμβατό με LM DVR J600

TPMS

Συμβατό με LM TPMS EXT & LM TPMS INT

Μουσικά πρωτόκολλα

MP3/WMA/AAC/RM/FLAC

Video πρωτόκολλα

MPEG-1/2/4/H264/H263/divx

Χρώμα φωτισμού πλήκτρων

RGB (Δυνατότητα επιλογής οποιουδήποτε χρώματος)

Ειδικοί αριθμοί αναφοράς

Κωδ.Κατασκευαστή

LM ZT8502 GPS
